उत्पाद का विवरण
Place of Origin: Guangdong,China
ब्रांड नाम: XSD Cable
प्रमाणन: UL,CE,ISO:9001
Model Number: Wiring Harness Cables
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 3050 मीटर
मूल्य: Negotiate
पैकेजिंग विवरण: 31*31*14CM
प्रसव के समय: 7-15 दिन
Payment Terms: T/T
Supply Ability: 200000pcs/month
नामित वोल्टेज: |
300 वी |
रेटेड तापमान: |
80ºC |
इन्सुलेशन सामग्री: |
एसआर-पीवीसी |
जैकेट सामग्री: |
पीवीसी |
वैकल्पिक: |
सर्पिल परिरक्षण |
कंडक्टर: |
टिन या नंगे, स्ट्रैन्ड या ठोस तांबा |
नामित वोल्टेज: |
300 वी |
रेटेड तापमान: |
80ºC |
इन्सुलेशन सामग्री: |
एसआर-पीवीसी |
जैकेट सामग्री: |
पीवीसी |
वैकल्पिक: |
सर्पिल परिरक्षण |
कंडक्टर: |
टिन या नंगे, स्ट्रैन्ड या ठोस तांबा |

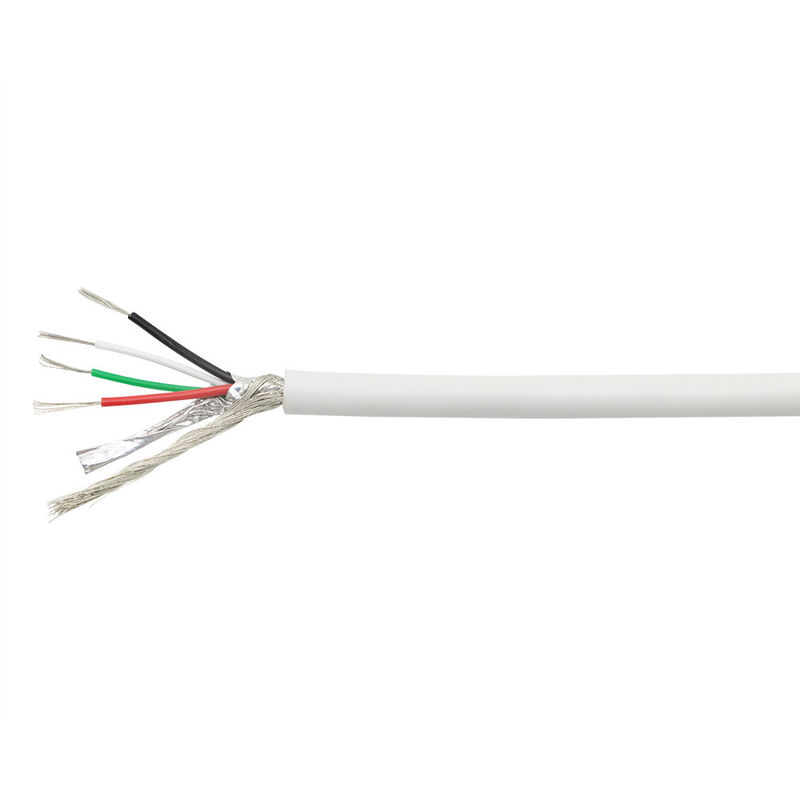

UL2547 80°C पीवीसी मल्टी कोर सिग्नल शील्ड केबल ऑडियो केबल
नामित वोल्टेजः 300V
नामित तापमानः 80oC
इन्सुलेशन सामग्रीः SR-PVC
जैकेट सामग्रीः पीवीसी
वैकल्पिक: सर्पिल शील्डिंग
कंडक्टर: टिन या नंगे, स्ट्रैन्ड या ठोस तांबा
संदर्भ मानक: UL758, UL1581, C22.2 नं.210
UL VW-1 और CSA FT1 ऊर्ध्वाधर लौ परीक्षण पास करता है।
तार की एक समान इन्सुलेशन मोटाई ताकि आसानी से छीलने और काटने को सुनिश्चित किया जा सके।
इलेक्ट्रॉनिक और विद्युत उपकरण और उपकरण, कंप्यूटर, ऑडियो और वीडियो, इलेक्ट्रॉनिक सर्किट के आंतरिक वायरिंग के लिए।
केबल असेंबली निर्माण.pdf
केबल असेंबली आपूर्तिकर्ता.pdf
| अंडक्टोर | इन्सुलेशन | सर्पिल शील्ड | जैकेट | अधिकतम. 20°C पर प्रतिरोध (Ω/किमी) |
|||
| कोर की संख्या | AWG | व्यास (मिमी) |
मोटाई (मिमी) |
व्यास (मिमी) |
मोटाई (मिमी) |
व्यास (मिमी) |
|
| 2 | 30 | 7/0.10 | 0.26 | 0.82 | 44/0.10 | 2.64 | 381 |
| 2 | 28 | 7/0.127 | 0.26 | 0.90 | 48/0.10 | 2.80 | 239 |
| 2 | 26 | 7/0.16 | 0.26 | 1.00 | 53/0.10 | 3.00 | 150 |
| 2 | 24 | 11/0.16 | 0.26 | 1.13 | 60/0.10 | 3.26 | 94.2 |
| 2 | 22 | 17/0.16 | 0.26 | 1.28 | 57/0.12 | 3.60 | 59.4 |
| 2 | 20 | 26/0.16 | 0.26 | 1.46 | 63/0.12 | 3.96 | 36.7 |
| 2 | 18 | 41/0.16 | 0.26 | 1.70 | 73/0.12 | 4.44 | 23.2 |
| 2 | 16 | 26/0.254 | 0.26 | 2.02 | 87/0.12 | 5.08 | 14.6 |
| 3 | 30 | 7/0.10 | 0.26 | 0.82 | 52/0.10 | 2.77 | 381 |
| 3 | 28 | 7/0.127 | 0.26 | 0.90 | 56/0.10 | 2.94 | 239 |
| 3 | 26 | 7/0.16 | 0.26 | 1.00 | 62/0.10 | 2.90 | 150 |
| 3 | 24 | 11/0.16 | 0.26 | 1.13 | 61/0.12 | 3.43 | 94.2 |
| 3 | 22 | 17/0.16 | 0.26 | 1.28 | ६७/०12 | 3.76 | 59.4 |
| 3 | 20 | 26/0.16 | 0.26 | 1.46 | 75/0.12 | 4.14 | 36.7 |
| 3 | 18 | 41/0.16 | 0.35 | 1.88 | 93/0.12 | 4.66 | 23.2 |
| 3 | 16 | 26/0.254 | 0.35 | 2.19 | 110/0.12 | 5.35 | 14.6 |
| ※उपरोक्त डेटाशीट केवल संदर्भ के लिए है, कृपया अंतिम विनिर्देश देखें। | |||||||
हमारे वायरिंग हार्नेस केबलों को हमारे ग्राहकों को सुरक्षित वितरण सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है।प्रत्येक केबल को सुरक्षात्मक सामग्री में लपेटा जाता है और परिवहन के दौरान किसी भी क्षति को रोकने के लिए एक मजबूत बॉक्स में रखा जाता है.
तब बक्से को आसानी से पहचानने और इन्वेंट्री प्रबंधन के लिए उत्पाद के नाम, विनिर्देशों और मात्रा के साथ लेबल किया जाता है।
हम अपने ग्राहकों की जरूरतों को पूरा करने के लिए विभिन्न शिपिंग विकल्प प्रदान करते हैं। हमारी मानक शिपिंग विधि विश्वसनीय और भरोसेमंद वाहक, जैसे कि फेडएक्स, यूपीएस, या डीएचएल के माध्यम से है।ग्राहक अपने स्वयं के शिपिंग खातों का उपयोग करना भी चुन सकते हैं.
बड़े आदेशों के लिए, हम वायरिंग हार्नेस केबलों की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए माल ढुलाई सेवाएं भी प्रदान करते हैं।
एक बार शिपमेंट की प्रक्रिया हो जाने के बाद, ग्राहकों को उनके ऑर्डर की स्थिति की निगरानी के लिए एक ट्रैकिंग नंबर प्राप्त होगा।
